Ergebnisseite

    Ergebnis:

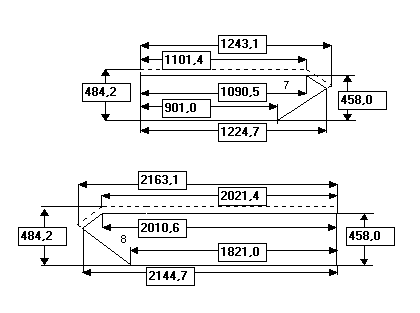

Die beiden oberen Maße (über der gestrichelten Linie) sind die Längenangaben bei durchgehendem Sitz. Alle weiteren waagrechten Maße sind Sichtlängen, sie haben Gültigkeit bei durchgehender Lehne. Ebenso die Angaben für die Breiten, 484,2 mm bei durchgehendem Sitz 458,0 mm, bei durchgehendem Rücken. Die Einstellwerte für den Schifterschnitt am Gehrungsstoß für den DGA und dem Sägeblatt stehen auf der ersten Ergebnismaske (Abb. 4.43)

    Achtung:

Es bleibt dem Anwender überlassen, ob er den Rücken oder den Sitz durchgehend ausführt. Die dafür notwendigen Maße sind alle angegeben und vom Anwender auszuwählen.
